在PCB板設計時，考慮到成本、工藝、裝配、使用等因素，廠商一般會對PCB板厚有特定的要求，生產時也會用到測量工具測量其厚度。 由于PCB板大小不一，尺寸較小的PCB板可采用游標卡式或千分尺進行測量，但尺寸較大的PCB板則需要使用特殊的儀器，比如用PCB板厚度測量?jī)x來測量。

正業科技在線板厚檢查機

正業科技可提供一款測量范圍廣、效率高、效果好的線路板厚度測量裝置——在線板厚檢查機，采用非接觸式激光測量，能夠在線精密測量PCB壓合后板材的厚度，可連接產線進行在線實時檢測，并實現全檢，頗受廠商青睞。

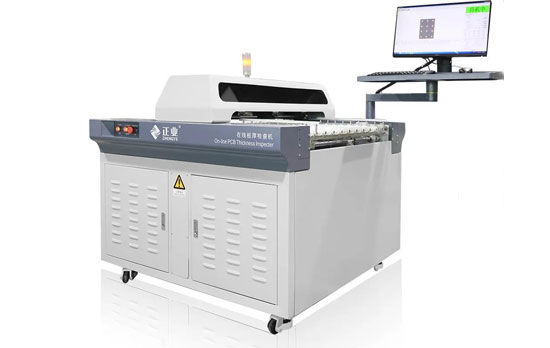

▲正業科技在線板厚檢查機（BH12）

如今，5G行業正在加速發展，隨著下游5G消費電子、通信等領域的持續成長，高速PCB需求勁升，市場將不斷擴大。正業科技在線板厚檢查機在5G高頻高速線路板的板厚測量方面也是毫無壓力，助力提升5G線路板高品質，為5G發展貢獻力量。

 >>  PCB駛上5G快車  板厚測量看正業

▲在線板厚檢查機

高質量：在線檢測減少不良品的產出，采用非接觸式激光測量，無破壞性；

高效率：測量效率為6-8S/pc；

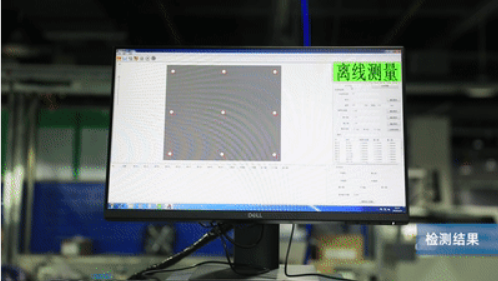

數據精準：測試精度高達土5μm，同時在線檢測可減少人為記錄和測試誤差；

測試板厚：0.1-10mm，適用板材厚度范圍廣。

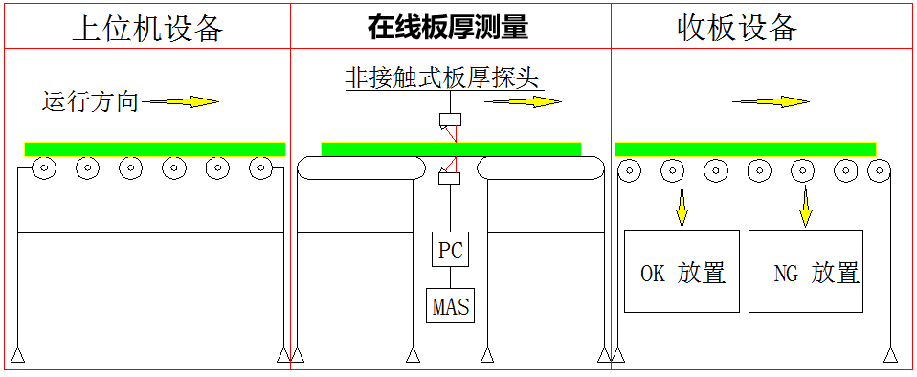

對接產線整體解決方案

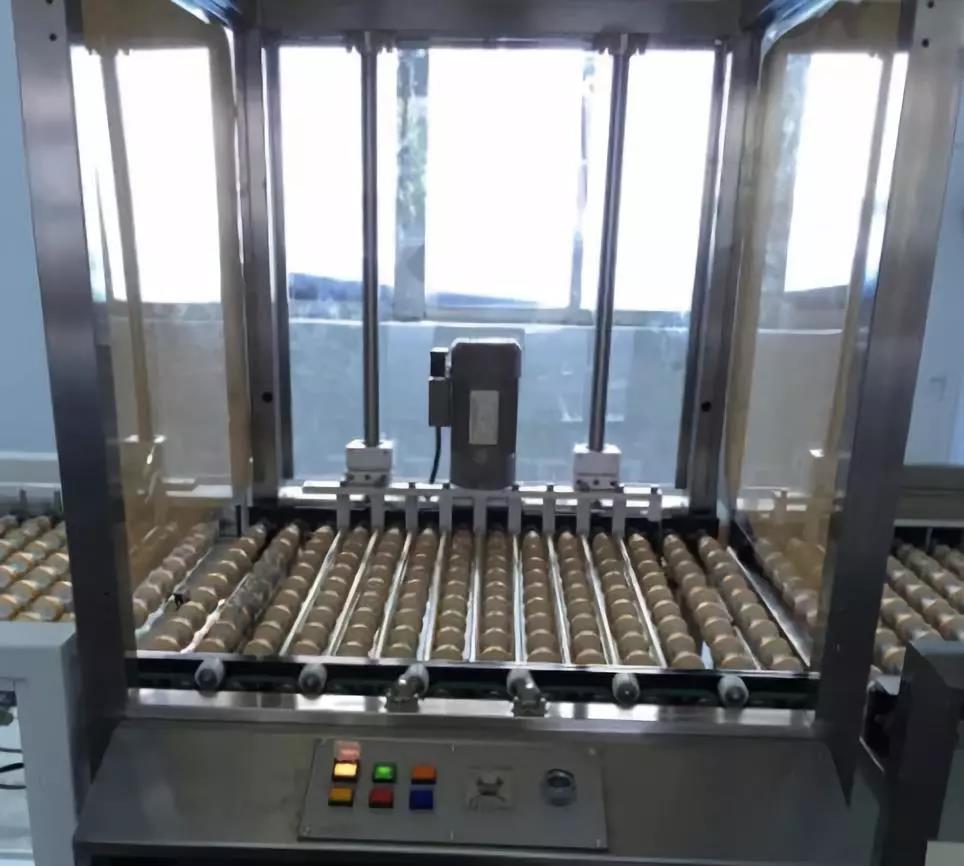

搭配棕化線NG板收板方案

棕化生產線，NG板收板方案

注：

收板能力：暫存20pc

收板厚度：0.1-8mm

收板速度：＜5S/pc

收板滿板：手動操作，流出后端
